Simson Schaltplan Blinker

Posted on 8 views

Beim umbau wird das zundschloss so uberbruckt dass das frontlicht leuchtet sobald die zundung dreht. Kabelbaumnachbau danke an kolbenfresser aus unserem forum der diesen schaltplan aufgetrieben hat.

Aschaltplane

Heute packen wir den kabelbaum aus und montieren die 12v mini blinker.

Simson schaltplan blinker.
Die kabelfarben und bauteile variieren je nach baujahr und modell.
Nun habe ich aber das problem dass die blinker defekt sind.
Verfolgt die entsprechenden kabel bis zum zundschloss und ermittelt so die klemmen am zundschloss die uberbruckt werden mussen bild 1.

Ich habe meinen simson star neu aufgebaut und dabei auf blinker und batterie verzichtet.
Ich hange meinen modifizierten moser schaltplan an.
Nach hinten zum rucklicht verlauft nur ein weisses kabel.

Im linken kasten wo ja die batterie sein sollte finde ich keine kabel zum batterie anschliessen.
In den meisten fallen sind das die klemmen 56 und 59.
Sehr schone farbige schaltplane sind auf dieser seite zu finden.

Habe im forum und einem.
Nehmt euch dazu einen schaltplan zur hand.
Schaltplan in farbe.

Angepasster s 51 schaltplan fur neuen kabelbaum mit anderen farben.
Bin ein neuling auf dem gebiet der simson wartung und meine s51b 1 3 lief bis jetzt auch 4 monate storungsfrei.
Ich habe eine 6v unterbrecherzundung und den schaltplan von moser angepasst.

Wir zeigen euch wie ein blinkgeber von innen aussieht und wie er funktioniert.
Hier hilft dann nur das aufladen der batterie am ladegerat oder der einbau einer anderen zundanlage zb.
Die simson hat keine blinker keine hupe keine batterie und das zundschloss ist defekt wurde aufgebrochen und auf an gestellt das vordere licht leuchtet das hintere nicht.

Ausserdem zeigen wir typische fehlerquellen.
Das ist konstruktionsbedingt und liegt an der doch relativ geringen batterieladung die nicht ausreicht um den verbrauch durch die blinker wieder auszugleichen.
Vape die mehr ladestrom zur verfugung stellt.

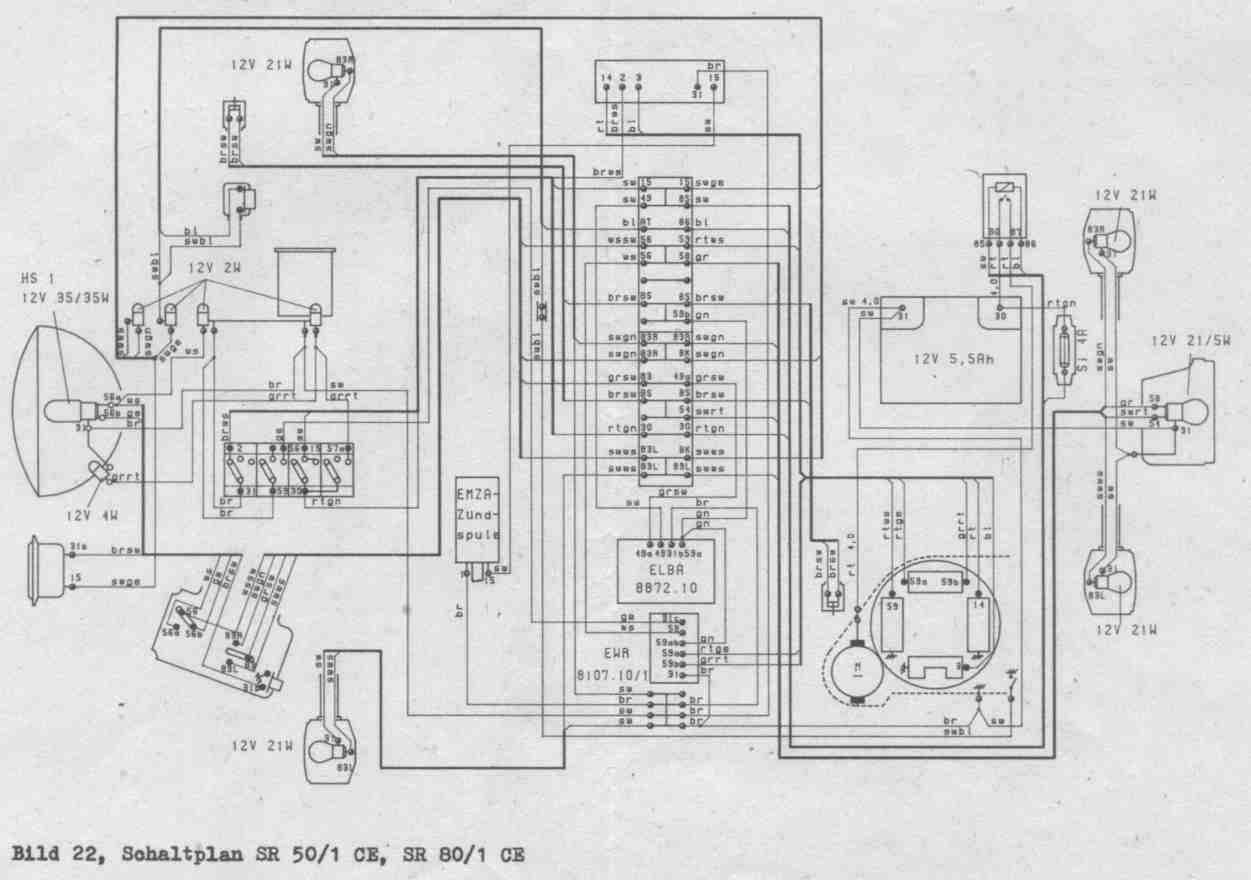

Ebenenbasierter schaltplan fur alle gangigen simson s51 modelle der baureihen mit e zundung und 6v spannung die ebenen kann man im adobe reader links uber ebenenlayer ein und ausblenden um den schaltplan nach belieben zu vereinfachen.
Schaltplan fur simson s51 b fur vape zundanlage.
Ware toll wenn ihr mir kommentieren wurdet ob das so sinn macht.

In diesem video widmen wir uns mal der blinkeranlage von eurem fahrzeug.
